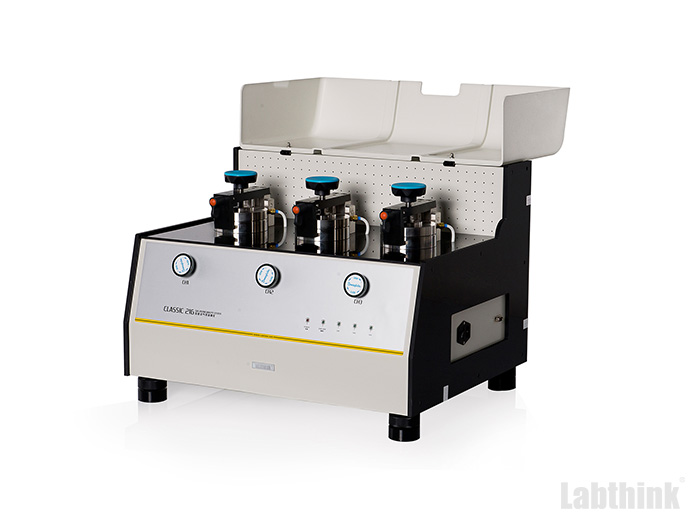

CLASSIC 216压差法气体渗透仪基于压差法的测试原理,是一款专业用于薄膜试样的气体透过率测试仪,适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片在各种温度下的气体透过率、溶解度系数、扩散系数、渗透系数的测定。
产品特点
- 可同时测定试样的气体透气率、透气系数
- 三个测试腔完全独立,可同时测试三种相同或不同的试样
- 宽范围、高精度温湿度控制,满足各种试验条件下的测试
- 提供比例和模糊双重试验过程判断模式
- 测试量程可根据需要进行扩展,满足大透过率测试的需求
- 可进行任意温度下的数据拟合,轻松获得极端条件下的试验结果
- 系统采用计算机控制
- 提供标准膜进行快速校准,保证检测数据的准确性和通用性
测试原理
将预先处理好的试样放置在上下测试腔之间,夹紧。首先对低压腔(下腔)进行真空处理,然后对整个系统抽真空;当达到规定的真空度后,关闭测试下腔,向高压腔(上腔)充入一定压力的试验气体,并保证在试样两侧形成一个恒定的压差(可调);这样气体会在压差梯度的作用下,由高压侧向低压侧渗透,通过对低压侧内压强的监测处理,从而得出所测试样的各项阻隔性参数。
参照标准
该仪器满足多项标准:
ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003-2015
测试应用
基础应用 | 薄膜 | 适用于各种塑料薄膜、塑料复合薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔、铝箔复合膜等膜状材料的气体渗透性能测试 |
片材 | 适用于各种工程塑料、橡胶、建材等片状材料的气体渗透性能测试,如PP片材、PVC片材、PVDC片材等 |
扩展应用 | 多种不同气体 | 适合于多种气体的透过率测试,如氧气、二氧化碳、氮气、空气、氦气等 |
生物降解膜 | 用于测试生物降解膜的透气性能,如淀粉生物降解袋等 |
纸及纸板 | 适用于纸及纸塑等复合材料的透气性测试,如烟包铝箔纸、利乐包装片材、方便面纸碗、一次性纸杯等 |
技术指标
项目 | 指标 |
薄膜测试 | 测试范围 | 0.1~50,000 cm3/m2·24h·0.1MPa(常规) 上限不小于500,000 cm3/m2·24h·0.1MPa(扩展体积) |
试验件数 | 3件(数据各自独立) |
真空分辨率 | 0.1 Pa |
测试腔真空度 | <20 Pa |
控温范围 | 15℃~55℃,环境为23℃±2℃,湿度40-60%RH的条件下 |
控湿范围 | 0%RH、100%RH、其余湿度参照ASTM E104(湿度发生装置另购) |
试样尺寸 | Φ97 mm |
透过面积 | 38.48 cm2 |
其他 | 试验气体 | O2、 N2、 CO2等气体 (气源用户自备) |
试验压力 | -0.1 MPa~+0.1 MPa(常规) |
气源压力 | 0.4MPa~0.6 MPa |
接口尺寸 | Ф6mm聚氨酯管 |
外形尺寸 | 670 mm (L) × 540 mm (W) × 430 mm (H) |
电源 | AC 220V 50Hz/AC120V 60Hz |
净重 | 75 kg |
※ 备注:对于用户有特殊需求的,我司在能力范围内可为用户进行定制化生产,以满足用户需求。
产品配置
标准配置: 主机、计算机、专业软件、取样器、真空脂、快速定量滤纸、真空泵、恒温控制装置。
选购件: 取样刀片、真空脂、真空泵油、快速定量滤纸、湿度发生装置。
备注: 本机气源进口为Φ6 mm聚氨酯管;气源用户自备。
※ Labthink 始终致力于产品性能和功能的创新及改进,基于该原因,产品技术规格亦会相应改变。上述情况恕不另行通知。本公司保留修改权与最终解释权。
